Что такое дифференциал в автомобиле

Дифференциал подробно

Дифференциал – механизм распределения крутящего момента входного вала между двумя выходными полуосями ведущих колес или, на автомобилях повышенной проходимости,для распределения крутящего момента между передней и задней ведущими осями.
Это часть трансмиссии, которая на автомобилях классической и переднеприводной компоновки обычно выполняется в виде единого блока с главной передачей,а на внедорожниках встраивается в раздаточную коробку
Свободный дифференциал всегда делит поступающий на него крутящий момент поровну – не зависимо от того, с равными или с разными скоростями вращаются ведущие колеса (или ведущие оси).

Содержание

Назначение дифференциала

При движении автомобиля по криволинейным участкам дороги – например, в поворотах – колеса ведущей оси катятся по окружностям разной длины. Внешнее (по отношению к центру поворота автомобиля) колесо проходит больший путь, чем внутреннее. Эта разница тем больше, чем круче поворот. Аналогичная проблема возникает и в движении по прямой, если используются ведущие колеса разной размерности и т.п. Если в этих ситуациях колеса соединить жесткой осью,окажется, что одно колесо вращается быстрей, чем нужно для прохождения заданной траектории,а другое медленней. Значит, оба колеса будут пробуксовывать, испытывать повышенные нагрузки, сильней нагреваться и изнашиваться. Увеличится и расход топлива. Наконец, это нарушает курсовую устойчивость автомобиля и ведет к его заносу или сносу – особенно, на скользких дорогах.
Для компенсации разницы проходимого ведущими колесами пути используется особый механизм – дифференциал. Простейший, свободный дифференциал уравнивает крутящие моменты (или тяговые силы) обоих ведущих колес, и если скорости их вращения (или линейного движения) разные, то и мощности на них пропорциональны этой разнице. Колесо, вращающееся быстрей, тратит на это несколько большую мощность, чем то, которое вращается медленней.
Таким образом дифференциал предназначен для обеспечения вращения ведущих колес с разными угловыми скоростями при постоянно передаче крутящего момента на оба колеса ведущей оси. Эта же логика присутствует и в работе межосевого дифференциала.

Устройство и принцип действия

Дифференциал классической конструкции устроен просто. Например, на заднеприводном автомобиле вращение от ведомого вала коробки передач передается через карданный вал на ведущую коническую шестерню главной передачи, которая находится в постоянном зацеплении с ведомой шестерней главной передачи. Ведомая шестерня является одновременно корпусом дифференциала, в котором перпендикулярно оси ведомой шестерни закреплена ось сателлитов – малых конических шестерен. Последние вращаются вместе с корпусом дифференциала относительно оси ведомой шестерней главной передачи. Сателлиты находятся в постоянном зацеплении с коническими шестернями левой и правой полуосей ведущих колес.
При прямолинейном движении автомобиля сателлиты относительно собственной оси не вращаются. Но каждый, подобно равноплечему рычагу, делит крутящий момент ведомой шестерни главной передачи поровну между шестернями полуосей.
Когда автомобиль движется по криволинейной траектории, внутреннее по отношению к центру описываемой автомобилем окружности колесо вращается медленней,наружное быстрей – при этом сателлиты вращаются вокруг своей оси, обегая шестерни полуосей. Но принцип деления момента поровну между колесами – сохраняется. Мощность же, подаваемая на колеса, перераспределяется,- ведь она равна произведению крутящего момента на угловую скорость колеса. Если радиус поворота настолько мал, что внутреннее колесо останавливается, тогда внешнее вращается с вдвое большей скоростью, чем при движении автомобиля по прямолинейной траектории. Итак, дифференциал не меняет крутящий момент, но перераспределяет между колесами мощность. Последняя всегда больше на том колесе, которое вращается быстрее.

Применение дифференциалов

В автомобилях с одной ведущей осью устанавливается один дифференциал, объединенный с главной передачей. В автомобилях с двумя и более ведущими осями дифференциалы устанавливаются в каждую ведущую ось (например, в трехосном грузовике или автобусе с двумя задними ведущими осями дифференциалы установлены в среднюю и заднюю оси). В автомобилях с подключаемым полным приводом дифференциалы устанавливаются в каждую ведущую ось (у двухосного полноприводного джипа с подключаемым передним ведущим мостом два дифференциала – по одному в каждой ведущей оси), но эксплуатация этих машин с постоянно подключенной передней осью не рекомендуется по причине повышенного износа главных передач и колес из-за неравномерно распределяемой мощности между осями. В свою очередь в автомобилях повышенной проходимости с постоянно подключенными ведущими осями применяют три дифференциала – по одному в каждой ведущей оси и один межосевой, установленный в раздаточной коробке. Межосевой дифференциал распределяет мощность между ведущими осями в зависимости от длины проходимого колесами оси пути. К примеру, передние колеса могут преодолевать возвышение, задние еще двигаться по прямой – передние колеса описывают более длинный путь, чем задние, соответственно, межосевой дифференциал обеспечивает передачу большей части мощности двигателя на переднюю ось, чем на заднюю. На многоосных транспортных средствах с несколькими ведущими осями применяют межтележечный дифференциал.
Дифференциал не применяется на транспортных средствах с одним ведущим колесом – в частности, на мотоциклах и трициклах с двумя передними управляемыми колесами. Если трицикл построен по схеме с одним передним управляемым колесом и двумя ведущими задними, то на нем применяют автомобильный ведущий мост с дифференциалом. Обычно подобные трициклы строят по индивидуальным заказам на базе популярных тяжелых моделей (пример – кастомные трициклы на базе «Харлей-Дэвидсон»).
На гоночных автомобилях на основе серийных моделей (например, на раллийных или для кольцевых гонок) дифференциал перед гонками блокируют, поскольку повороты такие машины проходят на большой скорости и с заносом. В данном случае склонность автомобиля к заносу из-за отсутствия дифференциала считается преимуществом.

Недостаток дифференциала

Главным недостатком дифференциала классической конструкции является проблема пробуксовки колеса, потерявшего контакт с поверхностью дорожного полотна. Когда одно из ведущих колес вращается в вывешенном состоянии его скорость вдвое больше, чем была бы при этих же оборотах ведомой шестерни дифференциала при нормальном движении по прямой. Зато второе колесо вообще не вращается. Причина проста. Момент сопротивления вращению вывешенного колеса ничтожен, соответственно мал и подводимый к нему крутящий момент. Значит, столь же мал крутящий момент и на противоположном колесе – оно стоит. Если же одно из колес буксует – с повышенными оборотами, но с существенным сопротивлением (например, в грязи, песке и т.п.), то такой же крутящий момент поступает и на другое, не буксующее, колесо. В результате автомобиль может двигаться с небольшой скоростью. При этом на буксующее колесо подается более высокая мощность – она тратится на нагрев шины, дороги и т.д. Эффект пробуксовки снижает проходимость автомобиля со свободным дифференциалом. Для решения этой проблемы автомобили оснащают механизмами блокировки дифференциала – ручной или автоматической – различной конструкции.

Механизмы блокировки дифференциала

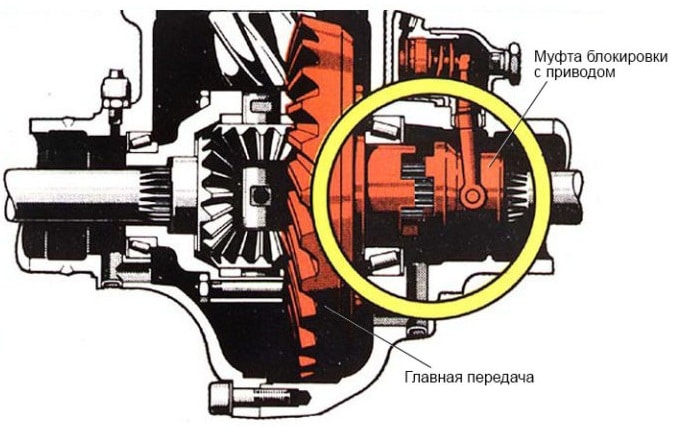

    Ручная блокировка дифференциала

    Блокировка дифференциала с электронным управлением

    Автоматическая блокировка с применением фрикционной муфты

* Дифференциал с вязкостной муфтой (вискомуфтой)

Вискомуфта работает подобно фрикционной муфте самоблокирующегося дифференциала, но имеет упрощенную конструкцию. В корпус главной передачи ведущего моста устанавливается вискомуфта, состоящая из двух пакетов перемежающихся перфорированных дисков, вращающихся в вязкой среде на основе силикона. Каждый пакет соединен с левой и правой полуосью. Когда угловая скорость полуосей одинакова, скорость вращения дисков пакета тоже одинакова. Как только один из пакетов, связанный с полуосью, начинает вращаться быстрей другого, вискомуфта начинает притормаживать этот пакет, стремясь выровнять угловые скорости дисков (и, соответственно, полуосей). За счет этого возникает эффект автоматической блокировки свободного колеса.
Этот тип автоматической блокировки имеет ряд недостатков. Во-первых, вискомуфта увеличивает размеры картера ведущего моста. Во-вторых, вискомуфта не отличается высокой эффективностью и не срабатывает при большой разнице угловых скоростей, то есть в условиях тяжелого бездорожья.
К преимуществам вискомуфты относят простоту конструкции. Иногда она применяется вместо дифференциала шестеренчатой конструкции – в паре с конической главной передачей. В большинстве случаев вискомуфта в ведущих мостах не применяется. Ее устанавливают в качестве механизма автоматической блокировки межосевого дифференциала в легковых автомобилях повышенной проходимости (в комфортабельных «паркетниках», не предназначенных для интенсивной эксплуатации в условиях бездорожья).

Другие типы самоблокирующихся дифференциалов

Помимо описанных механизмов автоматической блокировки дифференциала в автомобилях используются и другие типы блокировочных систем.
В военной технике получили распространение зубчатые или кулачковые самоблокирующиеся дифференциалы.
Существует конструкция гидророторного самоблокирующегося дифференциала, в котором использован принцип фрикционной муфты с гидроприводом. При возникновении разницы в угловых скоростях полуосей, муфта тормозит вращение одной из полуосей под воздействием поршня, сжимающего пакет фрикционных дисков. Поршень перемещается давлением масла, нагнетаемого гидронасосом.
На полноприводные автомобили Honda устанавливают блокировку дифференциала с двумя гидронасосами.
На современных легковых автомобилях повышенной проходимости и гоночных машинах все большее применение находят шестеренчатые самоблокирующиеся дифференциалы (осевые и межосевые), в которых использован эффект заклинивания червячной или косозубой передачи при достижении порогового значения разницы мощностей.

Что такое дифференциал и в чем его секрет?

Дифференциал – интересное механическое устройство, известное человечеству с давних времен. Несколько лет назад ученые считали, что первый механизм, работающий по типу дифференциала, был использован в антикитерском механизме – удивительной находке, поднятой со дна моря, и оказавшейся самым настоящим древним калькулятором для астрономических вычислений. Так что сама идея дифференциала не нова, однако настоящее признание она получила только с появлением первых автомобилей.

Что такое дифференциал и для чего он нужен?

Дифференциал в транспортном средстве – это механизм, отвечающий за распределение момента вращения и угловых скоростей от главной передачи на колёса (или на оси, если говорить про межосевой дифференциал). Зачем это нужно? Затем, чтобы дать возможность транспорту нормально поворачивать, не нарушая равномерного сцепления с дорогой каждого колеса.

Если попробовать развернуть на ходу любую повозку с жесткой осью, выяснится, что колесо, находящееся внутри радиуса поворота, пробуксовывает. Одновременно с этим другое колесо, которое находится на наружной дуге и должно двигаться быстрей, теряет сцепление с поверхностью. Другими словами, поворачивать вот так, с двумя колесами, насаженными на одну ось, очень сложно. Можно только посочувствовать лошадям, вынужденным таскать неповоротливые телеги…

Однако автомобиль – давно уже не телега, в том числе и потому, что во время поворота срабатывает дифференциал, который распределяет скорость вращения так, чтобы замедлить колесо внутри дуги поворота и ускорить второе, которое движется по внешней дуге. Всё это происходит без вмешательства водителя, только за счет механического распределения момента вращения.

Размещение дифференциала зависит от того, какой тип привода использован в автомобиле.

  1. В переднеприводных автомобилях установлен передний дифференциал, который находится внутри коробки передач.
  2. В заднеприводных моделях установлен в заднем мосту на ведущей оси.
  3. В полноприводных автомобилях с постоянным полным приводом ставится межосевой дифференциал в раздаточной коробке (он распределяет усилия между передней и задней осью) и межколесные на каждую ось.
  4. А вот подключаемый полный привод не требует межосевого распределителя, в таких автомобилях устанавливается межколесный дифференциал на каждую из осей.

Почему только на ведущую ось (внедорожников это тоже касается, у них обе оси ведущие)? Просто потому, что дифференциал предназначен для того, чтобы распределять момент вращения, идущий от двигателя, а значит, на ведущей оси.

Устройство и принцип работы

С технической точки зрения дифференциал устроен достаточно просто, но при этом он способен выдерживать огромные нагрузки. Что внутри этого узла и как он работает?

Устройство типового дифференциала

По своему типу это планетарный редуктор со всеми необходимыми элементами.

  1. Шестерня главной передачи – подает вращение от КПП на дифференциал.
  2. Ведомая шестерня связана и с главной передачей, и с шестернями-сателлитами.
  3. Сателлиты – закреплены в «чашке» ведомой шестерни, так что вращаются вместе с ней.
  4. Шестерни полуосей – соединены с сателлитами и не контактируют с остальными элементами дифференциала.

Детально показано на видео-ролике, ниже.

  1. От КПП выходит вал главной передачи, от которого вращение передается на ведомую шестерню.
  2. Ведомая шестерня и скрепленная с ней «чашка» (водило) принимают крутящий момент.
  3. Вращаясь, ведомая шестерня и чашка приводят в движение шестерни-сателлиты.
  4. Сателлиты, в свою очередь, передают вращение на полуоси.
  5. При равной нагрузке на полуоси (когда автомобиль движется по прямой дороге с равномерным покрытием) сателлиты не вращаются. Работает только ведомая шестерня, в чашке которой закреплены сателлиты, и они описывают обороты вместе с ней, при этом не совершая вращения вокруг своей оси. Таким образом, момент вращения распределяется на полуоси поровну, 50:50.
  6. Когда автомобиль поворачивает и одно из колес должно замедлить, а второе – ускорить движение, сателлиты приходят в движение. За счет конической зубчатой передачи они, вращаясь, замедляют одну полуось и ускоряют вторую. Другими словами, перераспределяют момент вращения в нужной пропорции, вплоть до 0:100 без потери усилия.
  7. При пробуксовке одного колеса включается механизм блокировки, без которого на то колесо, которое вращается быстрее, ушел бы весь момент вращения. Без блокировки автомобиль останавливается при попадании хотя бы одного колеса на скользкую поверхность.

Преимущества и недостатки

Основное преимущество дифференциала – это то, что он дал возможность выполнять повороты. Скорость движения каждого колеса на ведущей оси подстраивается под дорожную ситуацию совершенно автоматически, без участия водителя, так что безопасность и маневренность транспортного средства выросли в десятки раз после внедрения этого механизма. Сегодня дифференциал той или иной конструкции используется во всех видах автомобильного транспорта.

Еще одно преимущество – довольно высокая надежность узла. Планетарная передача выдерживает большие нагрузки, а особенности некоторых типов дифференциала еще дополнительно повышают его мощность и стойкость к износу

Основным недостатком можно назвать необходимость использовать механизм блокировки, чтобы автомобиль мог двигаться и по льду, и по сложным дорогам. Ручная, автоматическая или электронная – любой тип блокировки должен применяться обязательно, а это означает, что появляется дополнительный механизм, который может выйти из строя.

И, конечно, нельзя забывать о контроле за техническим состоянием узла. Это еще один узел, в котором нужно менять масло, хоть и не часто, и отслеживать износ деталей. И, кстати, о необходимости этой процедуры многие автовладельцы забывают.

Виды дифференциалов

За годы эволюции это устройство менялось и совершенствовалось. Так что теперь в автомобилестроении используют различные виды дифференциалов, в зависимости от того, на какие нагрузки рассчитан автомобиль, для каких дорожных условий предназначен, какую цель ставили перед собой конструкторы.

    По особенностям конструкции различают конический, цилиндрический и червячный типы. Название зависит от того, какой тип передачи используется для вращения полуосей. В настоящее время самый распространенный вид – конический.

Виды блокировки дифференциала. Система блокировки разрабатывалась для внедорожников, для которых пробуксовка любого колеса означает полную остановку автомобиля. На видео, ниже, подробно рассказано о системах блокировки.

Существует три основных типа блокировки.

  1. Ручная блокировка дифференциала – это система, при которой водитель самостоятельно включает и выключает блокировку по своему усмотрению. Возле водительского места находится рычаг или кнопка управления блокировкой, с помощью которых принудительно останавливается вращение сателлитов вокруг свой оси. Фактически, дифференциал начинает работать так же, как при движении по прямой, распределяя усилие на обе полуоси поровну. При этом ухудшается управляемость, ведь повороты с заблокированным дифференциалом выполнить крайне сложно.
  2. Автоматическая блокировка или самоблокировка – система, которая облегчает управление автомобилем, снимая с водителя необходимость самостоятельно блокировать дифференциал. Самоблокирующийся тип называют еще дифференциалом повышенного трения.
  3. Электронная блокировка – это, по сути, имитация работы дифференциала, используемая в антипробуксовочных электронных системах. При необходимости забуксовавшее колесо принудительно замедляется тормозом, после чего дифференциал перераспределяет усилие, давая больше нагрузки на вторую полуось, которая имеет лучшее сцепление с дорогой.

Самоблокирующийся делятся на два основных типа.

  1. Тип Torque – блокировка, срабатывающая от разницы крутящего момента на полуосях. При пробуксовке срабатывают гасители скорости, подтормаживающие ту полуось, скорость вращения которой выше.
  2. Тип Speed Sensitive – блокировка с помощью вискомуфты, которая срабатывает, если одна из полуосей движется быстрее другой.

На сегодняшний день существует несколько видов дифференциалов, используемых в современных автомобилях.

  1. Квайф (Quaife) – самая простая конструкция, главной особенностью которой является использование нескольких пар сателлитов, сцепляющихся между собой попарно. Благодаря возникающим силам трения механизм автоматически подстраивается под дорожные условия, правильно распределяя момент вращения при поворотах и пробуксовке.
  2. Вискомуфта – устройство блокировки, основанное на применении жидкости с переменной вязкостью. Чем выше скорость ее перемешивания (соотношение скоростей вращения левой и правой полуосей), тем выше вязкость жидкости, вплоть до полной блокировки контактных дисковых блоков. Вискомуфта устанавливается на кроссоверы и легковые автомобили, то есть она не рассчитана на условия жесткого бездорожья.

Вискомуфта
Дисковая блокировка – конструкция с дополнительными коническими шестернями, муфтами и дисками. При разнице в скорости вращения полуосей разъединяются стыки между шестернями и система блокируется, после чего скорости вращения полуосей выравниваются.

Дисковая блокировка

  • Полная блокировка (кулачковая) – это тип с ручной блокировкой из салона автомобиля. Несмотря на некоторые неудобства его продолжают использовать во внедорожниках и есть много поклонников именно этого типа блокировки.
  • Торсен (Torsen) – агрегат комбинированного, коническо-червячного типа. Это один из самых мощных и надежных типов механизма, используемый для условий жесткого бездорожья. Принцип его работы подробно описан на видео, ниже.
  • Заключение

    Сегодня дифференциал используется на всех без исключения автомобилях, что говорит о его незаменимости. Многие автовладельцы и не задумываются о том, что там у них под днищем автомобиля, а обо всех нюансах и тонкостях этого узла знают только поклонники автоспорта и сурового бездорожья. Но от того, насколько качественно выполняет свою работу этот узел, зависит уверенность в маневрах и безопасность на дороге.

    что такое дифференциал в автомобиле?

    Дифференциал – это важный узел в конструкции трансмиссии автомобиля. Назначение дифференциала – разделение мощности, поступающей от двигателя, на два отдельных потока.

    Что такое дифференциал и для чего он нужен

    При повороте колеса автомобиля проходят различный путь. Это приводит к сильному износу шин, пробуксовке и к ухудшению управляемости машины. Дифференциал нужен, чтобы компенсировать разность угловых скоростей колес.

    На некоторых автомобилях этого узла нет. Зачем нужен дифференциал, если, например, каждое из ведущих колес на машине имеет отдельный двигатель? Если допустима пробуксовка колес (например, в раллийных автомобилях), узел заваривается.

    Как работает дифференциал?

    По принципу действия дифференциал прост. В основе лежит планетарная передача, которая состоит из шестерен-полуосей, шестерен-саттелитов, ведомой и ведущей шестерни (передача вращения выполняется через ведущую шестерню).

    • Движение по прямой дороге. Колеса автомобиля встречают одинаковое сопротивление – из-за этого шестерни-саттелиты не приводятся в движение. Поэтому мощность распределяется в соотношении 50/50 – поровну на каждое колесо. При этом период вращения колес равен периоду вращения ведомой шестерни.
    • Поворот. Иная ситуация возникает при повороте. Из-за разного сопротивления угловая скорость одного из колес уменьшается, в результате замедляется и шестерня полуосей. Она приводит в движение саттелиты. Их вращение обеспечивает увеличение частоты вращения второй шестерни полуосей. Именно поэтому меняется соотношение скоростей вращения колес (крутящий момент распределяется в равных пропорциях), а их проворачивание отсутствует.
    • Пробуксовка. Если автомобиль застрял или попал на сколькое покрытие, может возникнуть пробуксовка одного из колес. Скользящее колесо почти не встречает сопротивления, а для застрявшего оно максимально. За счет дифференциала, находящегося в автомобиле, происходит перераспределение мощностей. Соотношение может доходить до 0/100 (одно колесо стоит, а второе вращается с удвоенной скоростью). Тогда машина встает и не может тронуться. Поэтому многие современные автомобили оснащены блокировкой дифференциала.

    По виду зубчатой передачи типы автомобильных дифференциалов бывают такими: цилиндрические, конические и червячные. Наиболее универсальной является последняя разновидность – ее устанавливают как в системах полного привода, так и на автомобилях с 1-й ведущей осью. Цилиндрический больше подходит для установки между мостами полноприводной машины. А передне- и заднеприводные авто оснащают коническими.

    Блокировка дифференциала

    Наиболее важна блокировка в авто с полным приводом. И причина не только в том, что их чаще эксплуатируют на бездорожье. Из-за особенностей конструкции таких автомобилей при потере сцепления с дорогой одного колеса крутящий момент может сократиться и на трех остальных. Из-за этого авто не будет ехать.

    Блокировка происходит за счет «отключения» шестерен-саттелитов либо переноса мощности на загруженную полуось. В зависимости от способа перераспределения механизмы блокировки бывают полными или частичными. Распространены самоблокирующиеся дифференциалы – они устанавливаются на кроссоверы. Их работа позволяет оптимально распределить крутящий момент.

    Наиболее сложным устройством обладает электронная блокировка. Она совмещён с системой курсовой устойчивости. Параметры движения автомобиля в этом случае определяют датчики. А за распределение мощности отвечает компьютер автомобиля.

    Расположение

    Существуют 2 вида дифференциалов: межосевой и межколесный (находится в корпусе ведущего моста). Эти типы дифференциалов имеют ряд отличий. Расположение узла зависит от типа привода автомобиля.

    Межколесный ставится на автомобили как с одной, так и с двумя ведущими осями. На переднеприводных авто из-за отсутствия карданной передачи узел стоит сразу за КПП (либо они совмещены в одном корпусе). На машинах с задним приводом он устанавливается в редукторе.

    Межосевой ставят на автомобили с полным приводом. Он распределяет мощность уже не между колесами, а между двумя осями. Данный узел задействует при подъёмах и спусках. Из-за наклона авто масса перераспределяется и одна из осей нагружается больше.

    Большинство полноприводных авто оборудовано сразу 3 дифференциалами (2 – межколесных и 1 – межосевой). В то же время для машины с одной ведущей осью достаточно всего 1-го межколесного узла.

    Виды автомобильных дифференциалов

    Виды дифференциалов по принципу работы таковы:

      С полной блокировкой. Блокировка выполняется водителем принудительно. Из-за того, что угловая скорость колес становится равной, при поворотах ухудшается управляемость и увеличивается износ покрышек. Подобной блокировкой оснащались автомобили ВАЗ-2121.

  • LSD (Limited Slip Differential). Узел этого вида является самоблокирующимся. Если разница между скоростями вращения двух колес становится слишком большой, происходит автоматическая блокировка (то есть ситуация, когда вся мощность поступает на 1 колесо, невозможна). Конструкция такого типа позволяет успешно преодолевать скользкие участки или бездорожье.
  • Вискомуфта (вязкостная муфта). Разновидность самоблокирующегося дифференциала, в котором блокировка выполняется за счет физических свойств некоторых веществ. Обычно сюда заливается дилатантная жидкость, основой которой служит силикон. При нормальной температуре и без перемешивания она сохраняет жидкое состояние. Однако при нагревании она расширяется и приобретает консистенцию клея. Подобная конструкция очень простая и дешевая, поэтому ее устанавливают на большинство «паркетников». Однако данный узел неремонтопригоден, неустойчив к длительной работе и не может быть подключен вручную. Полная блокировка колес возможна только при очень сильной пробуксовке.
  • Torsen (англ. Torque и Sensing). Еще один тип с самоблокировкой. По устройству и принципу работы дифференциала Torsen несколько отличается от предыдущих моделей. Принцип действия – за счет свойства червячной передачи заклинивать при определенном соотношении крутящих моментов. Данная разновидность узла используется на многих полноприводных автомобилях (например, на моделях марки Audi). Преимущество Torsen в его простоте и надежности. Он действует чисто механически и не связан с электроникой. Этот узел стабильнее вискомуфты. Основной недостаток конструкции заключается в том, что авто невозможно сдвинуть, если сразу 2 колеса одной оси проскальзывают. Кроме того, изделия Torsen достаточно дороги.

    Электронный. Блокировка выполняется в автоматическом режиме посредством бортового компьютера. Главное преимущество такой конструкции – возможность настройки степени блокировки. Также этот узел хорошо стабилизирует машину при возникновении избыточной «поворачиваемости». Однако крутящий момент здесь всегда смещается на колесо с меньшей скоростью вращения.

    Многодисковый. В конструкции есть подпружиненные фрикционные диски. Механизмы такого типа применяют редко, потому что они быстро изнашиваются. Чаще всего их используют в автоспорте.

    Заключение

    Автомобиль с дифференциалом безопаснее. Устройство позволяет не только комфортно ехать по трассе, но и выполнять сложные маневры. Однако при езде по бездорожью и скользкому покрытию управляемостью машины с дифференциалом может ухудшиться. В этом случае поможет блокировка компонента. Большинство автомобилей оснащено автоматической блокировкой, поэтому сложностей с ее использованием не возникает. Если же она активируется вручную, включать ее следует только на особенно сложных участках дороги. В противном случае есть риск серьезно повредить покрышки.

    avtoexperts.ru

    Многие покупатели при выборе внедорожника наверняка сталкивались в описании той или иной модели с термином «электронная блокировка дифференциала». Но что это такое, и как работает этот самый дифференциал, знают далеко не все потенциальные владельцы автомобилей этого класса. В нашем сегодняшнем материале мы подробно расскажем, для чего машине дифференциал, каковы его разновидности и на какие автомобили он устанавливается.

    История создания и назначение дифференциала

    На автомобилях, оснащенных двигателем внутреннего сгорания, дифференциал появился через несколько лет после их изобретения. Дело в том, что первые экземпляры машин, приводимых в действие двигателем, имели очень плохую управляемость. Оба колеса на одной оси при повороте вращались с одинаковой угловой скоростью, что приводило к пробуксовке колеса, идущего по внешнему, большему, чем внутренний, диаметру. Решение проблемы было найдено просто: конструкторы первых автомобилей с ДВС позаимствовали у паровых повозок дифференциал – механизм, изобретенный в 1828 году французским инженером Оливером Пекке-Ром. Он представлял собой устройство, состоящее из валов и шестерней, через которые крутящий момент от двигателя передается на ведущие колеса. Но после установки на автомобиль дифференциала обнаружилась еще одна проблема – пробуксовка колеса, утратившего сцепление с дорогой.

    Обычно это проявлялось, когда автомобиль двигался по дороге, покрытой участками льда. Тогда колесо, попавшее на лед, начинало вращаться с большей скоростью, чем то, которое находилось на грунте или бетоне, что в итоге приводило к заносу автомобиля. Тогда конструкторы задумались об усовершенствовании дифференциала с тем, чтобы при подобных условиях оба колеса вращались с одинаковой скоростью и автомобиль не заносило. Первым, кто проводил эксперименты с созданием дифференциала с ограниченным проскальзыванием, стал Фердинанд Порше.

    Ему понадобилось три года, чтобы разработать, протестировать и выпустить на рынок так называемый кулачковый дифференциал – первый механизм с ограниченным проскальзыванием, который устанавливался на первые модели марки Volkswagen. Впоследствии инженеры разработали различные виды дифференциалов, о которых речь пойдет ниже.

    В автомобиле дифференциал выполняет три функции: 1) передает крутящий момент от двигателя к ведущим колесам, 2) задает колесам разные угловые скорости, 3) служит понижающей передачей в сочетании с главной передачей.

    Устройство дифференциала

    Усовершенствованный автомобильными конструкторами дифференциал устроен в виде планетарной передачи, где крутящий момент от двигателя передается через карданный вал и коническую зубчатую передачу на корпус дифференциала. Тот, в свою очередь, направляет крутящий момент на две шестерни, а уже они распределяют момент между полуосями. Сцепление между шестернями-сателлитами и полуосями имеет две степени свободы, что позволяет им вращаться с разными угловыми скоростями.

    Таким образом, дифференциал обеспечивает разную скорость вращения колес, расположенных на одной оси, что предотвращает и пробуксовку при повороте. После того, как был изобретен полный привод, у автомобиля появилось два, а впоследствии и три (с межосевым) дифференциала, которые распределяли крутящий момент между ведущими осями.

    Уже понятно, что без дифференциала не обходится ни один автомобиль. В передне- и заднеприводных автомобилях он расположен на ведущей оси. Если у автомобиля сдвоенная ведущая ось, то здесь в конструкции трансмиссии применяют два дифференциала — по одному на каждую ось. В полноприводных машинах дифференциалов два (для моделей с подключаемым полным приводом – по одному на каждую ось) или три (для моделей с постоянным полным приводом – по одному на каждую ось, плюс межосевой дифференциал, который распределяет крутящий момент между осями). Кроме количества механизмов, устанавливаемых на автомобили с разными типами приводов, дифференциалы различают по виду блокировки.

    Разновидности дифференциалов

    По виду блокировки дифференциалы делятся на два – ручная и электронная блокировка. Ручная, как следует из названия, производится водителем вручную при помощи кнопки или тумблера. В этом случае шестерни-сателлиты механизма блокируются, ведущие колеса двигаются с одинаковой скоростью. Обычно ручная блокировка дифференциала предусмотрена на внедорожниках.

    Ее рекомендуется включать при преодолении сложного бездорожья и отключать при выезде на обычные дороги.

    Электронная или автоматическая блокировка дифференциала осуществляется при помощи электронного блока управления, который, анализируя состояние дорожного покрытия (используется информация с датчиков ABS и антипробуксовочной системы), сам блокирует шестерни-сателлиты.

    По степени блокировки это устройство делится на дифференциал с полной блокировкой и дифференциал с частичной блокировкой шестерен-сателлитов.

    Полная блокировка дифференциала предполагает 100%-ную остановку вращения шестерен-сателлитов, при которой сам механизм начинает выполнять функцию обычной муфты, передавая равнозначный крутящий момент на обе полуоси. Вследствие этого оба колеса вращаются с одинаковой угловой скоростью. Если же одно из колес теряет сцепление с дорогой, весь крутящий момент передается на колесо с лучшим сцеплением, что позволит преодолеть бездорожье. Такое устройство дифференциала используется на внедорожниках Toyota Land Cruiser, Mercedes-Benz G-Class и других.

    Частичная блокировка дифференциала предполагает неполную остановку вращения шестерен-сателлитов, то есть с проскальзыванием. Достигается такой эффект за счет так называемых самоблокирующихся дифференциалов. В зависимости от того, каким образом срабатывает этот механизм, их делят на два вида: Speed sensitive (функционируют при разнице в угловых скоростях вращения полуосей) и Torque sensitive (функционируют при уменьшении крутящего момента на одной из полуосей). Такое устройство дифференциала используется на внедорожниках Mitsubishi Pajero, Audi с системой полного привода Quattro, BMW с системой X-Drive и так далее.

    Дифференциалы, относящиеся к группе Speed sensitive, имеют разную конструкцию. Существует механизм, в котором роль дифференциала играет вискомуфта. Она представляет собой резервуар, расположенный между полуосью и ротором карданного вала, заполненный специальной вязкой жидкостью, в которую, в свою очередь, погружены диски, сочлененные с полуосью и ротором. Когда угловая скорость вращения колес разнится (одно колесо вращается быстрее другого), диски в резервуаре тоже начинают вращаться с разными скоростями, но вязкая жидкость постепенно выравнивает их скорость, и, соответственно, крутящий момент. Как только угловые скорости обоих колес сравняются, вискомуфта отключается. По своим характеристикам вискомуфта менее надежна, чем фрикционный дифференциал, поэтому ее устанавливают на машины, предназначенные для преодоления бездорожья средней степени или спортивные модификации автомобилей.

    Еще один механизм дифференциала, относящийся к группе Speed sensitive – героторный дифференциал. Здесь роль блокировки, в отличие от вискомуфты, играет масляный насос и фрикционные пластины, которые монтируются между корпусом дифференциала и шестерней-сателлитом полуосей. Но принцип действия во многом схож с таковым у вискомуфты: при возникновении разницы в угловых скоростях ведущих колес насос нагнетает масло на фрикционные пластины, которые под давлением блокируют корпус дифференциала и шестерню полуоси до тех пор, пока скорости вращения колес не сравняются. Как только это происходит, насос перестает работать и блокировка отключается.

    Дифференциалы, относящиеся к группе Torque sensitive, тоже имеют разную конструкцию. К примеру, есть механизм, в котором используется фрикционный дифференциал. Его особенностью является разность угловых скоростей вращения колес при движении автомобиля на прямой и в повороте. При езде по прямой дороге угловая скорость обоих колес одинаковая, а при прохождении поворота ее значение различно для каждого колеса. Это достигается за счет установки между корпусом дифференциала и шестерней-саттелитом фрикциона, который способствует улучшению передачи крутящего момента на колесо, утратившее сцепление с дорогой.

    Еще один тип дифференциалов — с гипоидным (червячным или винтовым) и косозубым зацеплением. Их условно делят на три группы.

    Первая – с гипоидным зацеплением, в которой у каждой полуоси есть собственные шестерни-сателлиты. Они объединятся между собой при помощи прямозубого зацепления, причем ось шестерни располагается по отношению к полуоси перпендикулярно. При возникновении разницы в угловых скоростях ведущих колес, шестерни полуосей расклиниваются, образуется трение между корпусом дифференциала и шестернями. Происходит частичная блокировка дифференциала и крутящий момент передается на ту ось, угловая скорость вращения которой меньше. Как только угловые скорости колес выровняются, происходит деактивация блокировки.

    Вторая – с косозубым зацеплением, в которой у каждой полуоси также есть свои шестерни-сателлиты (они винтовые), но их оси располагаются параллельно полуосям. А объединяются эти агрегаты между собой при помощи косозубого зацепления. Сателлиты в этой механизме установлены в специальных нишах на корпусе дифференциала. Когда угловая скорость вращения колес различается, происходит расклинивание шестерен, и они, сопрягаясь с шестернями в нишах корпуса дифференциала, частично блокируют его. При этом крутящий момент направляется на ту полуось, скорость вращения которой меньше.

    Третья – с косозубыми шестернями полуосей и винтовыми шестернями сателлитов, которые располагаются параллельно друг другу. Такой тип используется в конструкции межосевого дифференциала. Благодаря планетарной конструкции дифференциала, имеется возможность посредством частичной блокировки смещать крутящий момент на ту ось, угловая скорость вращения колес которой меньше. Диапазон такого смещения весьма широк – от 65/35 до 35/65. При установлении равнозначной угловой скорости вращения колес передней и задней оси дифференциал разблокируется.

    Эти группы дифференциалов получили самое широкое применение в автомобилестроении: их устанавливают как на «гражданские» модели, так и на спортивные.

    Виды, устройство и принцип работы дифференциала

    Дифференциал – это механизм трансмиссии, распределяющий подводимый к нему крутящий момент между приводными валами и позволяющий колесам вращаться с разными угловыми скоростями. Особенно это заметно, когда машина проходит поворот. Дифференциал обеспечивает безопасное и комфортное вождение на сухой дороге с твердым покрытием. Однако если автомобиль покинет ее пределы и продолжит двигаться по пересеченной местности, а также в случае гололеда (и других тяжелых погодных условий) этот механизм может лишить автомобиль возможности передвигаться. О том, что такое дифференциал, как он устроен, в чем его вред для внедорожников и как с этим бороться — пойдет речь ниже.

    Дифференциал как часть трансмиссии

    Дифференциал в автомобиле — это механизм, распределяющий крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси (в зависимости от типа привода), позволяя каждому из них вращаться без пробуксовки. В этом заключается основное назначение дифференциала.

    Ведуший мост с дифференциалом в разрезе

    При прямолинейном движении, когда колеса нагружены одинаково и имеют равную угловую скорость вращения — механизм работает в качестве передаточного звена. Если условия движения изменяются (поворот, пробуксовка) — нагрузка становится неравномерной. У полуосей появляется необходимость вращаться с разными скоростями, и, как следствие, становится необходимым распределить полученный крутящий момент между ними в определенном соотношении. Тогда узел выполняет вторую важную функцию: обеспечение безопасного маневрирования автомобиля.

    Схема расположения дифференциала зависит от типа привода автомобиля:

    1. Передний привод – картер коробки передач.
    2. Задний привод – корпус ведущего моста.
    3. Полный привод – корпусы переднего и заднего мостов (для передачи крутящего момента ведущим колесам) или раздаточная коробка (для передачи крутящего момента ведущим мостам).

    Дифференциал на автомобилях появился не сразу. Конструкторы первых «самодвижущихся экипажей» были очень озадачены плохой маневренностью своих изобретений. Вращение колёс с одинаковой угловой скоростью во время прохождения поворота приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что на ранних прототипах первых автомобилей, снабжаемых паровыми двигателями, было устройство, позволявшее избежать потери управляемости.

    Механизм распределения вращающего момента изобрёл француз Онесифор Пеккёр. В устройстве Пеккёра присутствовали валы и шестерни. Через них крутящий момент от мотора поступал к ведущим колёсам. Но даже после применения изобретения Пёккера проблема пробуксовки колёс на поворотах не решилась полностью. Выявились недостатки системы. Например, одно из колес в какой-то момент терял сцепление с дорогой. Сильнее всего это проявлялось на обледенелых участках.

    Пробуксовка в таких условиях часто приводила к авариям, поэтому конструкторы надолго задумались над тем, как предотвратить занос машины. Решение было найдено Фердинандом Порше. Он стал изобретателем кулачкового механизма, который ограничивал проскальзывание колёс ведущего моста. Немецкое устройство дифференциала нашло применение в автомобилях Volkswagen.

    Как устроен дифференциал

    Узел работает как планетарный редуктор. Принципиальное устройство дифференциала: шестерни полуосей (5) и сателлитов (4) размещены в чашке (3). Чашка (корпус) жестко соединена с ведомой шестерней (2), которая принимает крутящий момент от ведущей шестерни главной передачи (1). Корпус передает вращение посредством сателлитов полуосям, вращающим ведущие колеса. Разные угловые скорости обеспечиваются благодаря работе сателлитов. Величина крутящего момента остается неизменной.

    Применение дифференциалов в зависимости от их видов

    Устройства используют для передачи крутящего момента ведущим колесам и ведущим мостам автомобиля .

    Грузовики и легковые автомобили всех типов приводов имеют межколесный дифференциал, передающий вращение колесам. Межосевой дифференциал, распределяющий крутящий момент между мостами, применяют исключительно в полноприводных машинах.

    По типу применяемой зубчатой передачи различают следующие виды механизмов:

    По количеству зубьев шестерен полуосей:

    Благодаря его свойству пропорционально распределять крутящий момент несимметричный дифференциал с цилиндрической передачей устанавливают между мостами полноприводных автомобилей.

    Заднеприводные и переднеприводные автомобили оснащают коническим симметричным дифференциалом.

    Червячная передача, являясь самой универсальной, используется во всех типах устройств со всеми приводами.

    Схема работы дифференциала

    Рассмотрим принцип, по которому работает симметричный межколесный конический дифференциал, распределяющий крутящий момент между колесами в трех различных условиях:

    1. прямолинейное движение;
    2. поворот;
    3. пробуксовка.

    При прямолинейном движении

    Прямолинейное движение характеризуется равномерным распределением нагрузки между колесами автомобиля. Они имеют одинаковую угловую скорость. Сателлиты, размещенные в корпусе, не вращаются вокруг своих осей. Они передают крутящий момент от ведомой шестерни главной передачи к полуосям через неподвижное зубчатое зацепление.

    Работа дифференциала при повороте и прямолинейном движении

    При повороте

    Когда транспортное средство поворачивает, силы сопротивления и нагрузки распределяются следующим образом:

    • Внутреннее колесо, имеющее меньший радиус от центра поворота, испытывает сопротивление большей силы, чем наружное. Увеличенная нагрузка заставляет его снизить скорость вращения.
    • Наружное колесо, двигаясь по большему радиусу (большей траектории), наоборот, должно увеличить угловую скорость, чтобы автомобиль мог повернуть плавно, без пробуксовки.

    Таким образом, колеса должны иметь разные угловые скорости. Замедление вращения полуоси внутреннего колеса приводит сателлиты в движение. Они, в свою очередь, посредством конической зубчатой передачи увеличивают скорость вращения полуоси наружного колеса. Крутящий момент, получаемый от главной передачи, остается неизменным.

    При пробуксовке

    Колеса автомобиля, движущегося даже прямолинейно по скользкой дороге или бездорожью, могут испытывать различную нагрузку: одно из них пробуксовывает, теряя сцепление с дорогой; другое, становясь более нагруженным, замедляется. Повторяется схема поворота. Только теперь она приносит вред: буксующее колесо может получить 100% принятого дифференциалом крутящего момента, а нагруженное вообще перестанет вращаться. Движение автомобиля прекратится.

    Эти недостатки работы узла решаются различными способами:

    • ручной или автоматической блокировкой;
    • внедрением системы курсовой устойчивости.

    Блокировка дифференциала и система курсовой устойчивости

    Чтобы крутящий момент полуосей снова стал одинаковым, нужно блокировать действие сателлитов или обеспечить его передачу от чашки на нагруженную полуось.

    Это особенно актуально для машин повышенной проходимости, имеющих полный привод 4Х4. Не только потому что они предназначены для езды по местности с тяжелыми дорожными условиями. Стоит машине, оснащенной тремя дифференциалами (два межколесных, один межосевой), хотя бы в одной из четырех точек потерять сцепление – величина крутящего момента остальных колес устремится к нулевому значению, и машина откажется ехать.

    Избежать неприятностей помогает блокировка, которая может быть либо частичной, либо полной (зависит от степени перераспределения усилий между полуосями), а также либо ручной, либо автоматической (зависит от степени контроля со стороны водителя).

    Хорошо себя зарекомендовали самоблокирующиеся дифференциалы, распределяющие крутящий момент, учитывая его разность на полуосях или исходя из значений угловых скоростей.

    Наиболее сложным совершенным способом устранить недостатки узла является электронная блокировка, реализуемая на базе системы курсовой устойчивости, датчики которой контролирует все необходимые параметры во время движения автомобиля. На основе полученных данных работа автомобиля корректируется автоматически.

    Безопасность прежде всего

    Дифференциал создан для обеспечения безопасного комфортного маневрирования на трассе. Описанные выше недостатки касаются езды в экстремальных условиях, а также по пересеченной местности. Поэтому если на автомобиле установлен привод ручной блокировки, использовать его нужно исключительно в соответствующих дорожных условиях. А шоссейные автомобили, которые сложно «уговорить» ехать медленнее 100 км/час, эксплуатировать без дифференциала вообще невозможно и даже опасно. Такой вот нехитрый, но бесконечно важный механизм в трансмиссии.

    Читайте также:  Какая коробка стоит на форд фокус 3
  • Ссылка на основную публикацию
    Adblock
    detector
